Как прозвонить ТЭН и проверить его на работоспособность

ТЭН стоит проверить, когда водонагреватель перестал греть воду, стал нагревать ее заметно дольше, выбивает автомат или УЗО, появляется запах гари, корпус прибора нагревается странно или индикация работает, а нагрева нет. Но главное в такой проверке — не оценивать нагреватель только по внешнему виду. Трубка может выглядеть целой, но внутри уже есть обрыв спирали. Бывает и обратная ситуация: ТЭН греет, но имеет утечку тока на корпус. Для водонагревателя это особенно опасно, потому что нагреватель работает рядом с водой.

В домашних условиях проверить ТЭН можно мультиметром. Сначала смотрят, есть ли рабочее сопротивление между выводами. Затем отдельно проверяют, нет ли пробоя между выводами и металлической частью нагревателя. Эти две проверки решают разные задачи: первая показывает обрыв или короткое замыкание спирали, вторая помогает найти опасную утечку на корпус.

Что такое ТЭН и где он находится

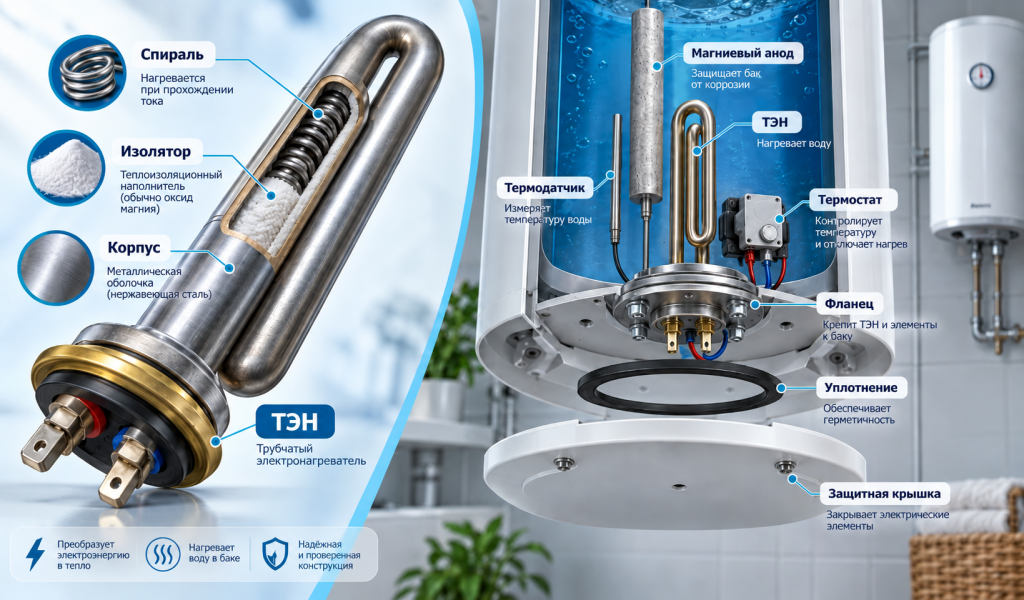

ТЭН и его расположение в накопительном водонагревателе

ТЭН — это трубчатый электронагреватель. Внутри металлической трубки находится спираль, которая нагревается при прохождении тока. Пространство между спиралью и корпусом заполнено изолирующим материалом, чтобы тепло передавалось наружу, а ток не уходил на металлическую оболочку.

В накопительном водонагревателе ТЭН обычно расположен в нижней части бака, под защитной крышкой. К нему подходят провода, рядом может находиться термостат, термодатчик, фланец, магниевый анод и уплотнение. В электрическом чайнике нагреватель чаще спрятан в основании. В конвекторе нагревательный элемент находится внутри корпуса, за защитной решеткой или кожухом.

Отдельно встречаются сухие ТЭНы. Такой нагреватель установлен в защитной колбе и не контактирует с водой напрямую. Электрически он проверяется по тем же принципам: сопротивление между выводами и отсутствие пробоя на металлические части. Отличаться будет доступ к детали и порядок демонтажа.

Если нужно определить ТЭН внутри прибора, ориентируйтесь на два силовых вывода нагревателя и его посадочное место. В бойлере это чаще фланцевый узел снизу бака. Перед разборкой полезно сфотографировать подключение проводов: так проще собрать все обратно без ошибок.

Что подготовить перед проверкой

Для диагностики нужен мультиметр или тестер с режимом измерения сопротивления. Удобно, если у прибора есть звуковая прозвонка, но для ТЭНа важнее именно показания в омах. Также могут понадобиться отвертка, ключ для снятия крышки, сухая тряпка, фонарик и телефон, чтобы сфотографировать подключение.

Перед тем как проверить ТЭН мультиметром, обязательно отключите прибор от сети. Если речь о водонагревателе, выключите питание на щитке или выньте вилку из розетки, перекройте воду, дайте баку остыть и действуйте по инструкции к конкретной модели. Нельзя измерять сопротивление на приборе, который остается под напряжением.

Безопасный порядок подготовки такой:

1. Отключите прибор от электропитания.
2. Убедитесь, что нагреватель остыл.
3. Получите доступ к контактам ТЭНа.
4. Сфотографируйте провода до отсоединения.
5. Снимите клеммы с выводов нагревателя.
6. Только после этого переходите к измерениям.

Провода лучше отсоединять потому, что иначе мультиметр может измерять не сам ТЭН, а соседние элементы цепи: термостат, датчик, реле, плату управления или параллельные соединения. В результате показания будут неточными.

Как прозвонить ТЭН мультиметром на обрыв

Самая базовая проверка показывает, цела ли нагревательная спираль внутри трубки. Для этого мультиметр переводят в режим измерения сопротивления. Если ожидаемое сопротивление невысокое, часто подходит диапазон до 200 ом. На автоматическом мультиметре достаточно выбрать режим ом.

Порядок проверки:

1. Отключите прибор от сети.
2. Отсоедините провода от выводов ТЭНа.
3. Переведите мультиметр в режим измерения сопротивления.
4. Приложите один щуп к одному выводу ТЭНа, второй — к другому выводу.
5. Дождитесь стабильного показания.
6. Сравните результат с расчетным сопротивлением для мощности нагревателя.

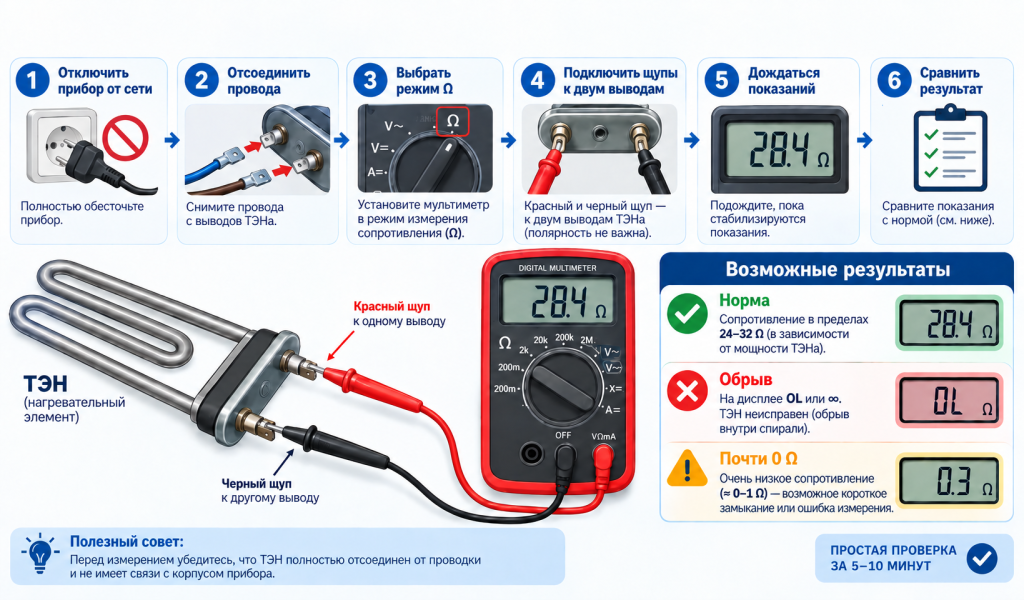

Проводим проверку ТЭНа на обрыв

Если мультиметр показывает конечное сопротивление, близкое к расчетному, спираль, скорее всего, цела. Если на экране OL, бесконечность или единица слева на старых приборах, вероятен обрыв. Такой ТЭН обычно не ремонтируют, а меняют. Если прибор показывает почти ноль, возможны короткое замыкание внутри нагревателя, ошибка измерения или плохой контакт щупов.

Звуковая прозвонка тоже может помочь, но у нее есть ограничение. Некоторые мультиметры пищат только при очень низком сопротивлении. Исправный ТЭН мощностью 1,5–2 кВт имеет сопротивление в десятки ом, и конкретный тестер может не подать сигнал. Поэтому прозвонить ТЭН мультиметром лучше через режим сопротивления, а зуммер использовать как дополнительную быструю проверку.

Какое сопротивление должно быть у ТЭНа

Чтобы проверить сопротивление ТЭНа, нужно знать его мощность. Она может быть указана на корпусе нагревателя, в паспорте прибора, на шильдике водонагревателя или в документации. Расчет делают по формуле:

R = U² / P,

где R — сопротивление в Омах, U — напряжение сети, P — мощность ТЭНа в ваттах.

Для бытового расчета часто берут 220 В. Если считать от 230 В, значения будут немного выше. Это нормально: задача расчета — получить ориентир, а не лабораторную точность.

Примеры для сети 220 В:

Если ТЭН мощностью 2000 Вт показывает примерно 23–26 Ом, это похоже на нормальное значение. Если мультиметр показывает обрыв, нагреватель неисправен. Если сопротивление сильно ниже расчетного, стоит перепроверить диапазон прибора, контакт щупов и маркировку детали.

Иногда пытаются проверить мощность ТЭНа мультиметром напрямую. Обычный мультиметр в бытовой диагностике для этого не используют. Безопаснее измерить сопротивление отключенного ТЭНа и рассчитать мощность по обратной формуле: P = U² / R. Измерять ток работающего нагревателя без опыта и подходящего оборудования опасно.

Как проверить ТЭН на пробой на корпус

Пробой на корпус — отдельная неисправность. При ней ток уходит с нагревательной спирали или внутренней части элемента на металлическую оболочку. В водонагревателе это может приводить к срабатыванию УЗО, выбиванию автомата, пощипыванию током через воду или корпус. Пользоваться таким прибором нельзя.

Чтобы проверить ТЭН на пробой, выполните отдельную проверку:

1. Убедитесь, что прибор полностью отключен от сети.
2. Отсоедините провода от выводов ТЭНа.
3. Переведите мультиметр в режим прозвонки или измерения большого сопротивления.
4. Один щуп приложите к первому выводу ТЭНа.
5. Второй щуп приложите к металлической трубке, фланцу или корпусной части нагревателя.
6. Повторите проверку со вторым выводом.
7. Оцените результат.

В исправном ТЭНе между выводами и корпусом не должно быть звукового сигнала и малого сопротивления. Если мультиметр пищит или показывает заметную проводимость между контактом и корпусом, нагреватель пробит. Его нужно менять.

У мультиметра есть предел чувствительности. Он хорошо показывает грубый пробой, но слабую утечку изоляции может не выявить. Для точной проверки изоляции используют мегаомметр. Это особенно важно, если УЗО срабатывает периодически, а обычный мультиметр ничего подозрительного не показывает. В такой ситуации лучше обратиться к мастеру: работа с изоляцией и защитными устройствами требует опыта.

Как понять, что ТЭН сгорел

Сгоревший ТЭН часто проявляет себя просто: прибор включается, но не греет. У водонагревателя может гореть индикатор, термостат может щелкать, но вода остается холодной. У чайника может работать кнопка, но нагрева нет. У конвектора может включаться лампочка режима, а корпус остается холодным.

Более точные признаки видны при проверке:

• между выводами нет сопротивления;
• мультиметр показывает обрыв;
• есть пробой на корпус;
• сопротивление почти нулевое;
• на корпусе ТЭНа есть вздутия, трещины, следы перегрева;
• клеммы оплавлены или сильно окислены;
• прибор выбивает защиту при включении нагрева.

Если ТЭН сгорел, его обычно меняют. Ремонтировать саму спираль внутри трубки в бытовых условиях нецелесообразно и небезопасно. Но перед покупкой новой детали нужно убедиться, что причина именно в нагревателе. Водонагреватель может не греть из-за термостата, термозащиты, плохого контакта, поврежденного провода, сгоревшего реле или неисправной платы управления.

Поэтому правильная диагностика идет по цепочке: сначала питание и защита, затем термостат и контакты, после этого сам нагреватель. Если опыта нет, лучше ограничиться безопасной проверкой отключенного ТЭНа и не разбирать узлы управления.

Как проверить ТЭН водонагревателя

Водонагреватель — самый частый прибор, где приходится проверять нагревательный элемент. Если бойлер стал плохо греть, долго набирает температуру или выбивает УЗО, начните с безопасной подготовки. Отключите питание, дайте воде остыть, перекройте подачу воды и действуйте по инструкции к вашей модели. В некоторых случаях для доступа к ТЭНу нужно слить воду из бака.

Дальше порядок такой:

1. Снимите нижнюю защитную крышку.
2. Сфотографируйте подключение проводов, термостата и датчиков.
3. Отсоедините провода от выводов нагревателя.
4. Измерьте сопротивление между выводами ТЭНа.
5. Проверьте пробой между каждым выводом и фланцем или металлической частью.
6. Осмотрите фланец, прокладку, клеммы, накипь и следы протечки.
7. При необходимости проверьте термостат и термозащиту.

Если нагреватель в обрыве или имеет пробой, подбирайте замену по совместимости. Важно сравнить мощность, форму, длину, тип фланца, посадочные размеры, место под термостат или датчик, тип подключения и уплотнение. Деталь, похожая внешне, может не подойти по посадке или работать некорректно из-за другой мощности.

Для ремонта бойлера могут понадобиться не только нагревательные элементы, но и другие комплектующие: прокладки, предохранительная арматура, элементы обвязки. Подбирать их лучше с учетом модели водонагревателя и условий установки. Если на объекте обслуживается несколько одинаковых приборов, удобнее заранее использовать совместимые комплектующие одной серии: так проще монтаж, ремонт и дальнейшее обслуживание.

Как проверить сухой ТЭН

Сухой ТЭН находится в защитной колбе и не соприкасается с водой напрямую. За счет этого на нем обычно меньше прямых отложений накипи, но электрическая часть все равно может выйти из строя. Спираль может перегореть, контакты — окислиться, изоляция — потерять нормальные свойства.

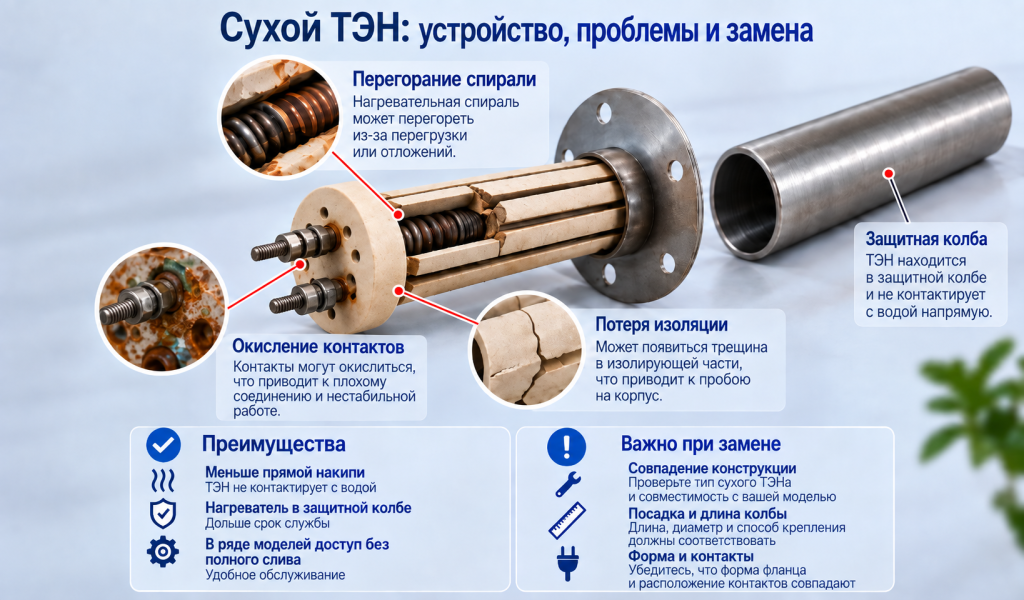

Возможные причины неисправности сухого ТЭНа

Чтобы проверить сухой ТЭН, используют тот же порядок:

1. Отключают питание.
2. Получают доступ к выводам нагревателя.
3. Отсоединяют провода.
4. Измеряют сопротивление между выводами.
5. Проверяют отсутствие пробоя на металлические части.

Главное отличие сухого нагревателя — конструкция установки. В одних моделях его можно вынуть без полного слива воды, в других доступ зависит от конкретного узла. Не стоит ориентироваться на чужую инструкцию без сверки с вашей моделью бойлера. При замене сухого ТЭНа особенно важно подобрать деталь той же конструкции, потому что посадка, длина и форма колбы могут отличаться.

Как проверить ТЭН чайника

В электрическом чайнике нагреватель часто скрыт в основании, поэтому доступ к нему сложнее, чем кажется. Если чайник не греет, причина может быть не только в ТЭНе. Часто выходят из строя кнопка включения, термовыключатель, контактная группа подставки, сетевой шнур или защитный узел от перегрева.

Если конструкция позволяет безопасно добраться до выводов, проверить ТЭН чайника можно так же: отключить прибор от сети, открыть доступ к контактам, отсоединить провода и измерить сопротивление между выводами нагревателя. Затем проверить пробой на металлические части.

При следах оплавления, запахе гари, поврежденном корпусе, трещинах или следах влаги внутри основания ремонт своими силами лучше не продолжать. Чайник работает с водой и сетью, а стоимость новой техники часто ниже риска неправильного ремонта.

Как проверить ТЭН конвектора

У конвектора нагрев может пропасть из-за самого ТЭНа, термостата, датчика перегрева, переключателя режимов, плохого контакта, платы управления или сетевого провода. Поэтому сначала смотрят симптомы: включается ли индикация, щелкает ли термостат, не срабатывает ли защита, нет ли запаха гари.

Чтобы проверить ТЭН на конвекторе, прибор отключают от сети, открывают корпус только после остывания, находят выводы нагревателя и отсоединяют провода. Дальше мультиметром проверяют сопротивление между выводами и отсутствие пробоя на металлический корпус.

Если конвектор падал, корпус поврежден, внутри есть следы перегрева или прибор выбивает автомат, лучше отдать его в сервис. Нагревательные приборы создают высокую тепловую нагрузку, и неправильная сборка после ремонта может быть опасной.

Что делать после проверки

Если ТЭН исправен по сопротивлению и не показывает пробоя на корпус, ищите неисправность рядом. В водонагревателе нужно проверить термостат, термозащиту, контакты, питание, клеммы, состояние проводки и автоматику. Также стоит обратить внимание на накипь: толстый слой отложений ухудшает теплопередачу, из-за чего нагрев становится медленнее, а сам ТЭН перегревается.

Если проверка показала обрыв, короткое замыкание или пробой на корпус, нагреватель меняют. Перед установкой новой детали очистите посадочное место, проверьте фланец и прокладку, убедитесь, что нет следов протечки. После сборки водонагреватель сначала заполняют водой, проверяют герметичность и только потом включают питание. Включать водяной ТЭН без воды нельзя: он может быстро перегореть.

При выборе новой детали ориентируйтесь на совместимость, а не только на цену. Важны мощность, форма, посадка, размер фланца, тип контактов, наличие места под термостат, качество уплотнения и соответствие модели прибора. Если есть сомнения, лучше уточнить параметры до покупки. Неподходящий ТЭН может не встать на место, течь через уплотнение, греть слишком слабо или перегружать электрическую часть прибора.

Частые ошибки при проверке ТЭНа

При проверке ТЭНа чаще всего ошибаются из-за спешки. Самая опасная ошибка — измерять сопротивление, когда прибор остается подключенным к сети. Мультиметр в режиме ом для этого не предназначен, а человек рискует получить удар током.

Есть и другие частые ошибки:

• проверять ТЭН, не отсоединив провода от его выводов;
• ориентироваться только на режим звуковой прозвонки;
• путать обрыв спирали и пробой на корпус;
• считать внешний вид достаточной диагностикой;
• включать снятый водяной ТЭН без воды;
• менять нагреватель, не проверив термостат и контакты;
• ставить деталь другой мощности без понимания последствий;
• использовать старую прокладку, если она потеряла эластичность;
• включать бойлер до полного заполнения водой;
• игнорировать срабатывание УЗО после замены.

Если после замены ТЭНа защита продолжает срабатывать, не пытайтесь «обойти» УЗО или автомат. Защитное устройство срабатывает по причине: где-то может быть утечка, неправильное подключение, поврежденная изоляция или ошибка сборки. В такой ситуации нужен электрик или мастер по водонагревателям.

Краткая памятка

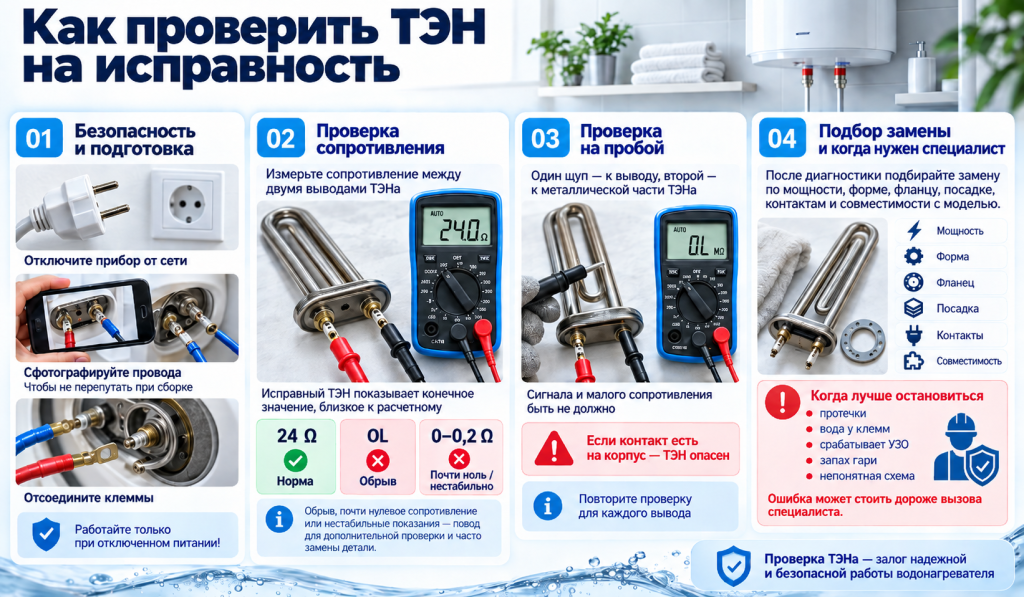

Как проверить ТЭН на исправность

Чтобы проверить ТЭН на исправность, отключите прибор от сети, получите доступ к выводам, сфотографируйте провода и отсоедините клеммы. Затем измерьте сопротивление между двумя выводами. Исправный нагреватель обычно показывает конечное значение, близкое к расчетному. Обрыв, почти нулевое сопротивление или нестабильные показания требуют дополнительной проверки и чаще всего замены детали.

Чтобы проверить ТЭН на пробой, приложите один щуп мультиметра к выводу, второй — к металлической части нагревателя. Повторите для второго вывода. Звукового сигнала и малого сопротивления быть не должно. Если контакт прозванивается на корпус, ТЭН опасен.

Для водонагревателя после диагностики важно правильно подобрать замену: по мощности, форме, фланцу, посадке, контактам и совместимости с моделью. Если есть следы протечки, вода из ниппеля или клемм, срабатывание УЗО, запах гари или непонятная схема подключения, лучше не продолжать ремонт самостоятельно. В таких случаях ошибка стоит дороже вызова специалиста.
