Водяной теплый пол может отапливать весь дом или подогревать отдельные помещения: ванную, кухню, прихожую. Устроен он так: вода циркулирует по трубам в конструкции пола, передает тепло стяжке или настильной системе, а те равномерно нагревают помещение.
Качество отопления зависит от проекта. До монтажа нужно рассчитать теплопотери, определить зоны укладки, шаг и длину контуров, подобрать коллектор, насос и способ регулирования температуры. После заливки стяжки доступ к трубам будет закрыт, поэтому ошибки на этом этапе обходятся особенно дорого.
Где можно устроить водяной теплый пол
Проще всего смонтировать водяной теплый пол в частном доме с автономным отоплением. Здесь можно согласовать работу котла, насоса, коллектора, автоматики и всех контуров. Система подходит для первого и последующих этажей, если перекрытия выдерживают выбранную конструкцию.
Водяной пол хорошо сочетается с плиткой и керамогранитом: у этих покрытий небольшое термическое сопротивление, поэтому они эффективно передают тепло. Ламинат, инженерную доску и кварцвинил тоже используют при наличии разрешения производителя.
В квартире подключать контуры к стоякам центрального отопления или горячего водоснабжения без проектного решения и согласования нельзя. Такое вмешательство меняет гидравлический режим общей системы дома. Возможность устройства водяного пола зависит от схемы отопления здания и местных требований; при обычном ремонте чаще выбирают электрический подогрев.
Как устроен водяной теплый пол
Источник тепла нагревает теплоноситель, коллектор распределяет его по отдельным петлям, а насос поддерживает циркуляцию. После прохождения контура остывшая вода возвращается через обратную гребенку. Расходомеры и клапаны позволяют отрегулировать расход в каждой петле, термостаты и сервоприводы — поддерживать заданную температуру в комнатах.
В состав системы также входят теплоизоляция, демпферная лента, крепеж для труб, стяжка или сухая настильная конструкция и финишное покрытие. Если котел одновременно обслуживает радиаторы, может понадобиться насосно-смесительный узел.
Как устроена конструкция по бетонному основанию
При мокром способе трубы заливают стяжкой. Типовая конструкция включает:
- ровное прочное основание;
- гидро- или пароизоляцию, если она предусмотрена проектом;
- теплоизоляцию;
- демпферную ленту по периметру;
- сетку, монтажные планки, плиты с бобышками или другой крепеж;
- трубы;
- стяжку;
- финишное покрытие.
Теплоизоляция сокращает потери вниз. Ее толщина и прочность зависят от основания: требования для междуэтажного перекрытия, пола по грунту и помещения над холодным подвалом различаются. Демпферная лента компенсирует расширение нагретой стяжки.
Для больших и сложных плит нужны деформационные швы. Их предусматривают, в частности, при площади плиты более 40 м², длине стороны свыше 8 м, в дверных проемах и у входящих углов. Участок трубы на пересечении шва защищают гофрокожухом. Расположение швов следует определить до раскладки контуров.
Во влажных помещениях место гидроизоляции выбирают с учетом всей конструкции пола. Например, основной гидроизоляционный слой в ванной часто располагают поверх стяжки, непосредственно под плиточным клеем. Поэтому универсальный «пирог» нельзя копировать без проверки проекта.

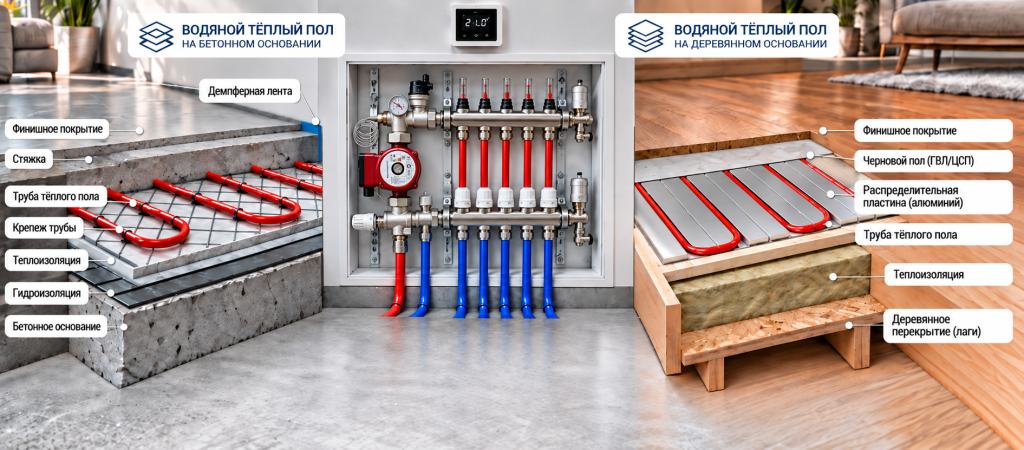

Особенности конструкции теплого пола на бетонном и деревянном основании
Как устроена сухая система на деревянном основании
На деревянных перекрытиях часто применяют легкую настильную систему. Трубы укладывают в каналы модулей или между направляющими, а тепло по поверхности распределяют металлические пластины. Сверху монтируют листовое основание и разрешенное для теплого пола покрытие.
Сухая конструкция быстрее реагирует на регулировку и меньше нагружает перекрытие. Ее теплоотдача сильнее зависит от плотного прилегания труб к пластинам, качества сборки и термического сопротивления покрытия. До монтажа проверяют состояние балок, допустимую нагрузку и суммарную высоту пола.
Как спроектировать контуры
Как выбрать схему укладки
При раскладке «улиткой» подающая и обратная части петли проходят рядом, поэтому температура поверхности получается более равномерной. Эта схема подходит для большинства жилых комнат.
В «змейке» теплоноситель последовательно движется от одной стороны помещения к другой. В начале петли пол обычно теплее, чем в конце. Такая раскладка удобна в узких коридорах, небольших санузлах и вытянутых зонах.
В сложном помещении схемы можно сочетать, а шаг менять по зонам. Возле наружных стен, дверей и панорамных окон трубы укладывают плотнее, если это подтверждает теплотехнический расчет.
На плане отмечают перегородки, сантехнику, встроенные шкафы, кухонные модули и другую стационарную мебель без вентиляционного зазора. В этих местах трубу обычно не прокладывают. Готовую исполнительную схему с точной привязкой труб сохраняют: она поможет избежать повреждений при последующих работах.

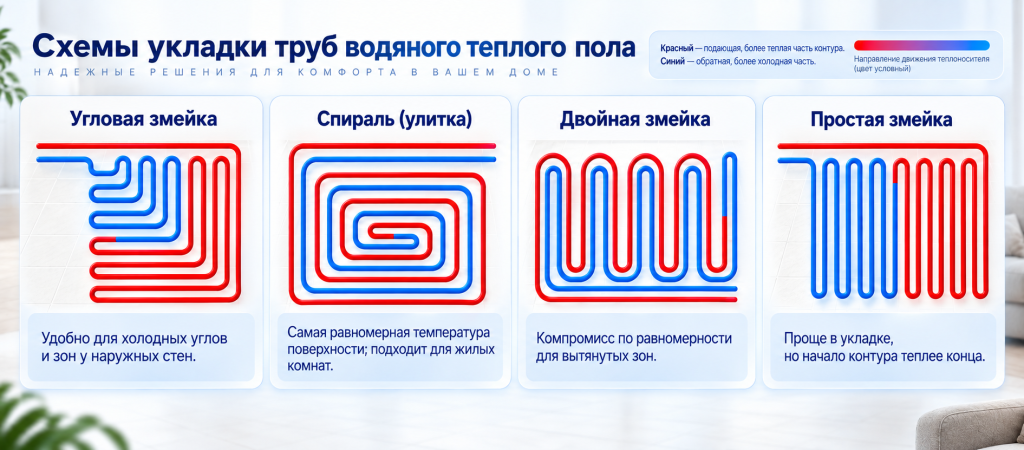

Схема укладки труб водяного теплого пола
Как подобрать трубу
Для напольного отопления применяют гибкие трубы, которые можно провести цельной петлей от коллектора и обратно. В бытовых системах распространены PE‑Xa с кислородозащитным слоем EVOH, PE‑RT, а также металлополимерные трубы. Кислородный барьер уменьшает проникновение кислорода в теплоноситель и защищает металлические элементы системы от коррозии.
PE‑Xa обладает выраженной памятью формы: после изгиба труба стремится вернуться к исходной геометрии, поэтому требует надежной фиксации. PE‑RT тоже выпускается в бухтах и подходит для напольного отопления, если это прямо указано в паспорте изделия. Свойства конкретной трубы зависят от конструкции, класса эксплуатации и технологии производителя.
При выборе учитывают:
- назначение трубы и допустимые рабочие параметры;
- наружный диаметр и толщину стенки;
- минимальный радиус изгиба;
- наличие кислородозащитного слоя;
- совместимость с фитингами и коллектором;
- требования производителя к монтажу и испытаниям.
Для домашних теплых полов часто используют трубы диаметром 16 мм. Диаметр 20 мм выбирают по гидравлическому расчету, например для больших расходов или длинных петель. Полипропилен для контуров в полу неудобен из-за жесткости и необходимости большого количества соединений.
Соединений внутри стяжки лучше избегать: надежнее уложить каждый контур цельным отрезком. Если проект предусматривает замоноличиваемое соединение, его тип, место и возможность применения должны соответствовать нормативам и документации производителя.
Как рассчитать количество и длину контуров
Длина петли влияет на гидравлическое сопротивление и расход теплоносителя. Чрезмерно длинный контур сложнее отрегулировать, а его дальняя часть может получать недостаточный расход. Большие помещения делят на несколько петель близкой длины.
Для трубы 16 мм часто используют ориентир до 80–100 м на контур, однако окончательное значение определяет гидравлический расчет. Оно зависит от диаметра и характеристик трубы, шага укладки, требуемого теплового потока, расхода, температурного перепада и возможностей насоса. Подводящие участки от коллектора входят в общую длину петли.
При шаге 150 мм на 1 м² активной площади требуется примерно 6,7 м трубы плюс участки от коллектора до помещения. Так, для 10 м² понадобится около 67 м без учета подводки. Этот расчет помогает оценить закупку, количество петель и число выходов коллектора; проектный расчет он не заменяет.
Как выбрать шаг укладки
Частый шаг повышает равномерность прогрева и расход трубы, редкий — увеличивает разницу температуры между участками пола. Обычно используют 100–150 мм в зонах повышенных теплопотерь и 150–200 мм в остальных частях помещения. При шаге больше 250 мм неравномерность нагрева может стать заметной.
Шаг выбирают по теплопотерям и требуемой теплоотдаче. Если для обогрева комнаты приходится сильно повышать температуру поверхности или чрезмерно уплотнять раскладку, сначала проверяют утепление здания и возможность дополнительного источника тепла.
Как подключить и настроить систему
Как работает коллектор
Каждый контур подключают к подающей и обратной гребенкам. Коллектор позволяет перекрывать отдельные петли, удалять воздух, сливать теплоноситель и настраивать расходы. При гидравлической балансировке ограничивают расход в коротких петлях и обеспечивают достаточную циркуляцию в длинных.
Коллектор размещают так, чтобы подводящие участки не получились чрезмерно длинными и к оборудованию сохранялся доступ. Шкаф нельзя закрывать несъемной отделкой или стационарной мебелью. Все разъемные соединения оставляют вне стяжки.
Когда нужен смесительный узел
Если весь дом отапливается низкотемпературной системой, котел или тепловой насос может подавать теплоноситель нужной температуры напрямую. В комбинированной системе радиаторам обычно требуется более горячая вода, поэтому контуры пола подключают через отдельный насосно-смесительный узел. Он готовит теплоноситель нужной температуры и поддерживает циркуляцию в своем контуре.
Схему подключения выбирают с учетом характеристик теплогенератора, количества петель, расходов, автоматики и работы радиаторов. Ошибочный подбор может вызвать недостаточную циркуляцию в одной части системы и нарушить отопление других помещений.

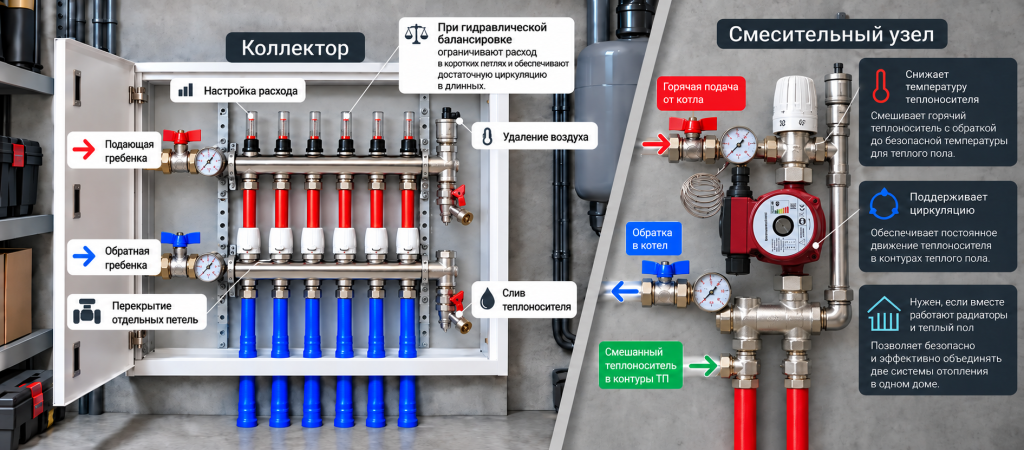

Подключение и настройка системы к коллектору и к насосно-смесительному узлу
Какую температуру поддерживать
Температура теплоносителя и температура поверхности пола — разные параметры. Связь между ними зависит от шага и глубины укладки труб, стяжки, теплопотерь и покрытия.
Согласно пункту 14.18 СП 60.13330.2020, средняя температура поверхности пола в расчетных условиях должна быть не выше 29 °C в помещениях с постоянным пребыванием людей и 31 °C — с временным. Температура по оси нагревательного элемента в жилых зданиях не должна превышать 35 °C. Такой же предел допускается в граничных зонах шириной до 1 м вдоль наружных ограждений, расположенных вне мест постоянного пребывания людей.
Дополнительное ограничение может устанавливать производитель покрытия. Для ламината, кварцвинила или деревянного пола оно иногда оказывается ниже строительной нормы, поэтому ориентируются на меньшее из допустимых значений.
Комнатный термостат регулирует температуру воздуха, однако сам по себе не всегда ограничивает нагрев покрытия. Для материалов, чувствительных к перегреву, предусматривают датчик температуры пола или другое защитное устройство, рекомендованное производителем.
Как смонтировать водяной теплый пол
Как подготовить основание и уложить трубу
Основание очищают, выравнивают и проверяют на прочность. Затем монтируют предусмотренную проектом изоляцию, демпферную ленту и крепеж. Контуры размечают по схеме, укладывают без заломов и фиксируют так, чтобы трубы не сместились при заливке.
Повороты выполняют с учетом минимального радиуса изгиба. Трубу с заломом заменяют. После укладки петли подключают к коллектору, заполняют теплоносителем, последовательно удаляют воздух и проводят гидравлические испытания.
Каждый контур удобно заполнять отдельно при закрытых остальных петлях: так проще вытеснить воздух. После монтажа фотографируют раскладку и наносят на схему расстояния от труб до стен и других постоянных ориентиров.
Как залить стяжку
Толщину и состав стяжки назначают по проекту и инструкции к смеси. Важна толщина слоя над трубой: малый слой хуже распределяет тепло и сильнее подвержен растрескиванию, избыточный увеличивает тепловую инерцию.
Для металлополимерных труб RTP в техническом паспорте указано не менее 30 мм раствора над трубой. У других труб и готовых смесей требования могут отличаться. Во время заливки труба должна быть закреплена и находиться под давлением, указанным в ее паспорте. По свежей стяжке нельзя создавать точечные нагрузки, способные повредить контуры или сдвинуть крепления.
Срок набора прочности зависит от состава. Цементную стяжку обычно выводят на рабочий режим после полного набора проектной прочности; точный срок берут из документации на смесь. Ранний интенсивный нагрев повышает риск трещин.
Как провести опрессовку теплого пола и первый запуск
Параметры испытаний определяют по проекту и паспорту трубы. Например, у металлополимерной трубы RTP испытательное давление 1,5 рабочего, минимум 0,6 МПа, и продолжительность не менее 30 минут. При заливке давление в этой трубе должно составлять минимум 0,3 МПа. Эти значения нельзя автоматически переносить на другую продукцию.
Во время испытаний проверяют давление, всю видимую поверхность труб и соединения на коллекторе. Результат желательно зафиксировать актом. После выдержки стяжки систему запускают с низкой температуры и повышают ее постепенно, затем балансируют расходы по контурам.
Пневматические испытания воздухом требуют специальных мер безопасности и применяются по проекту, например при риске замерзания воды. Без опыта и подходящего оборудования такую проверку проводить не следует.

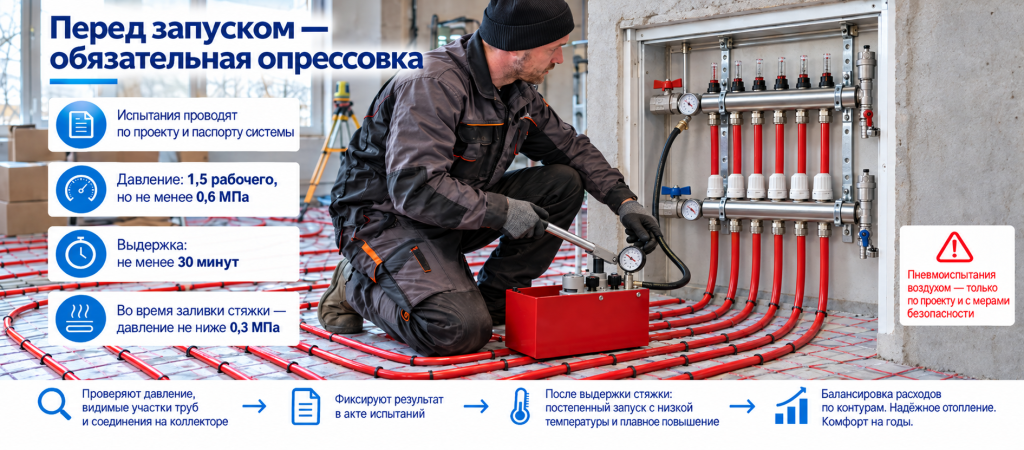

Как провести опрессовку теплого пола и первый запуск
Как выбрать финишное покрытие
Плитка и керамогранит эффективно передают тепло и подходят для влажных помещений. Скорость прогрева при этом зависит от всей конструкции, включая толщину и массу стяжки.
Ламинат, инженерную доску, кварцвинил, линолеум и ковровые покрытия выбирают по маркировке производителя. Проверяют допустимую температуру, способ укладки, клей, подложку и суммарное термическое сопротивление. Чем хуже покрытие пропускает тепло, тем меньше теплоотдача системы.
Каких ошибок следует избегать
Чаще всего проблемы возникают из-за отсутствия расчета и согласованной схемы. К критичным ошибкам относятся:
- чрезмерная длина контуров и большой разброс между ними;
- скрытые соединения, не предусмотренные проектом;
- отсутствие необходимой теплоизоляции и демпферной ленты;
- шаг, выбранный без учета теплопотерь;
- нарушение минимального радиуса изгиба;
- отсутствие деформационных швов в большой или сложной стяжке;
- заливка без гидравлических испытаний;
- прямое подключение к высокотемпературной линии без подходящего регулирования;
- резкий нагрев непрочной стяжки;
- отсутствие балансировки;
- потеря схемы фактической укладки труб.
После завершения монтажа полезно сохранить проект, исполнительную схему, паспорта оборудования, настройки расходов и акт испытаний.
Когда нужен специалист
Инженерный расчет особенно важен, если теплый пол будет основным отоплением, площадь велика, система включает много контуров или работает вместе с радиаторами. Помощь специалиста также нужна для пола по грунту, деревянных и других перекрытий с ограниченной нагрузкой, сложной автоматики и подключения в многоквартирном доме.
Часть монтажных операций владелец может выполнить самостоятельно по готовому проекту. Расчет теплопотерь и гидравлики, подбор схемы подключения, опрессовку и пусконаладку стоит поручить профильному специалисту, если нет нужных знаний и оборудования. Перед заливкой проверяют контуры, швы и соответствие конструкции проекту.
